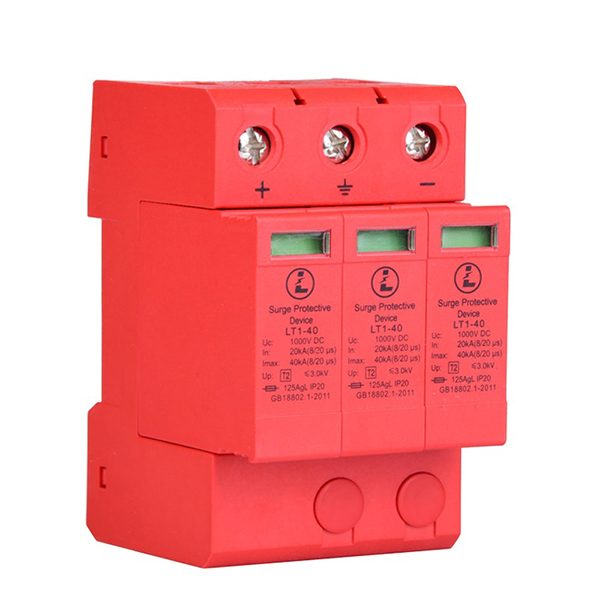

Zhechi Electric® senaste försäljning och högkvalitativa solenergi 1500V DC SPD Surge Protector använde huvudsakligen ljus volt kraftfördelningssystem för blixtnedslagsskydd eller annan övergående överspänning.
The ZHECHI Electric® Solar 1500v DC Spd built for high voltage dc power supply overheating over-current protection function, can provide grade C for photovoltaic (pv) power system transient protection.Products using 35 mm DIN rail installation, module can change independently, easy to install and maintain, with remote communication alarm interface (dry contact), surge protector to facilitate remote monitoring.
| Nominell PV -systemspänning | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630VDC/700V | 1170VDC | 1200VDC | |
| Max System urladdningsström (8/20 μs) [LMAX] | 40KA | 40KA | 30KA | |
| Spänningsskyddsnivå [upp] | ≤2,5 kV | ≤4,0 kV | ≤4,5 kV | |
| Spänningsskyddsnivå vid 5KA [UP] | ≤2,0 kV | ≤3,5 kV | ≤4,0 kV | |
| Integrerad säkringsbrytningskapacitet/avbrott | 30kV/1000VDC | 30kV/1000VDC | 30kV/1200VDC | |
| Teknologi | Kortslutningsavbrott (SCI) överströmsskydd | |||
| Driftstemperaturområde [TU] | −40 ℃ till +80 ℃ | |||
| Nominell urladdningsström (8/20 μs) [(DC+/DC -)> PE] [i] | 12,5KA | |||
| Svarstid [ta] | <25ns | |||
| Driftstillstånd/felindikering | Grönt (bra)/röd (ersätt) | |||
| Ledningsbetyg och tvärsnittsområde: | Minimum | 60/70 ℃ 1,5 mm²/14Awg Solid/Flexible | ||
| Maximal | 60/70 ℃ 35mm²/2Awg Stranded/25mm²/4Awg flexibel | |||
| Montering | 35mm din järnväg per 60715 | |||
| Hölje | UL 94V0 termoplast | |||
| Skyddsgrad | IP20 | |||
| Kapacitet | 3 Moduler, DIN 43880 | |||
| Standardinformation: | IEC 6164311 Typ 2, IEC 616431 Klass II | |||
| Produktgaranti | Fem år ** | |||
Fjärrkontaktsignalering
| Fjärrkontaktsignaleringstyp | Byte kontakt |
| AC -omkopplingskapacitet (volt/AMPS) | 250V/0,1A |
| DC -omkopplingskapacitet (volt/AMPS) | 250V/0,1A; 125V0.2A; 75V/0,5A |
| Ledningsbetyg och tvärsnittsarea för fjärrkontaktsignalterminaler | 60/75 ℃ MSX. 1,5 mm²/14Awg Solid/Flexible |
| Beställningsinformation | Beställ från katalognummer ovan |
