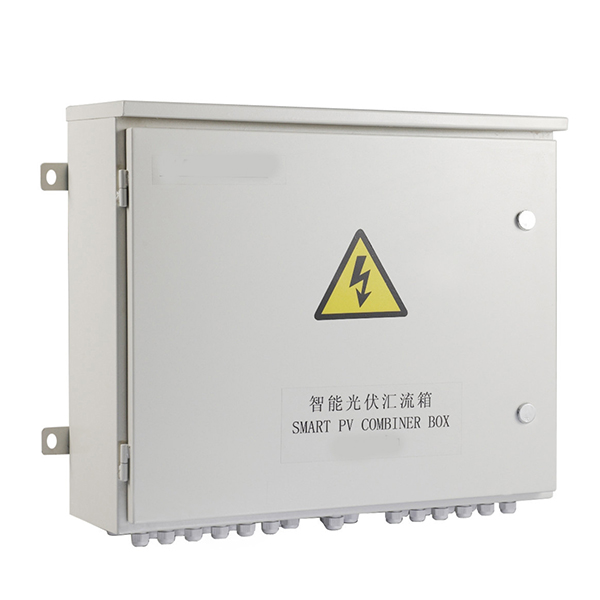

PV Solar Junction Box till en kopplingsdosa, som är ett elektriskt hölje som säkert förenar flera ledningar och kablar genom olika ingångsportar. En solcellskombinationsbox kombinerar utsignalen från många strängar av PV-moduler för anslutning till växelriktaren.
PV Solar Junction Box: Solar Combiner+AC Elektronisk 2 I 1 PV Box Ledtid: 7-10 dagar Produktursprung: GUANGDONG, KINA Frakthamn: SHENZHEN eller GUANGZHOU Port Betalning: T/T, Western Union, PayPal, Oåterkallelig L/C vid sikte MOQ: 1 set Produktbeskrivning I solpumpsystemet, för att minska kopplingen mellan solcellspanelen och växelriktaren, förbättra systemets tillförlitlighet och underlätta installation och underhåll av systemet, är det i allmänhet nödvändigt för att lägga till en kombinerarbox mellan solcellspanelen och växelriktaren. Solcellsmoduler och växelriktare. Användare kan ansluta ett visst antal solceller med samma specifikation i serie för att bilda en serie solceller, och sedan ansluta flera solceller i serie till kombinerarboxen. Efter att strömmen samlats upp av solcellsavledaren, kan fotovoltaikomvandlaren matas ut till fotovoltaikomvandlaren genom avledaren och strömbrytaren för att bilda en komplett uppsättning fotovoltaiska växelriktare.
â—† Inbyggda DC-brytare och AC-brytare för hybridsolpumpssystem
â—† Överspänningsskydd
â—† Flera kylkanaler
â—† IP65 skyddsklass, kan användas säkert utomhus.
â—†Väggfäste på bakplan är lätt att installera och underhålla.
â—†Anti-reversmodul för att förhindra skador på back-end utrustning orsakade av negativ och positiv polanslutning
| Modell | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| SOLAR INGÅNG | |||||
| Solenergiingångspar (+, - ) | 2 | 2 | 4 | 6 | 8 |
| Varje strängingång maxström | 15A | 15A | 15A | 15A | 15A |
| Varje sträng säkringsström | 15A | 15A | 15A | 15A | 15A |
| Utgångspar (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC-brytare Ström | 32A | 32A | 63A | 100A | 160A |
| Solingång Max spänning | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC överspänningsskydd | ja | ja | ja | ja | ja |
| Max DC-utgångsström | 30A | 30A | 60A | 90A | 120A |
| AC INPUT | |||||
| AC ingångsspänning | enfas 220~240V | 3-fas 380~440V | 3-fas 380~440V | 3-fas 380~440V | 3-fas 380~440V |
| Max AC-ingångsström | Enfas 32A | 3-fas 32A | 3-fas 63A | 3-fas 100A | 3-fas 100A |
| AC överspänningsskydd | ja | ja | ja | ja | ja |
| AC Output Max Ström | Enfas 32A | 3-fas 32A | 3-fas 63A | 3-fas 100A | 3-fas 100A |
| Skyddsklass | IP65 | IP65 | IP65 | IP65 | IP65 |
| Driftstemperatur | ~20 till 50 | ~20 till 50 | ~20 till 50 | ~20 till 50 | ~20 till 50 |
| Nettostorlek (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
